КОНФИГУРАЦИИ ЛОКАЛЬНЫХ СЕТЕЙ И ОРГАНИЗАЦИЯ ОБМЕНА ИНФОРМАЦИЕЙ
В простейших сетях с небольшим числом компьютеров они могут быть полностью равноправными; сеть в этом случае обеспечивает передачу данных от любого компьютера к любому другому для коллективной работы над информацией. Такая сеть называется одноранговой.
Однако в крупных сетях с большим числом компьютеров оказывается целесообразным выделять один (или несколько) мощных компьютеров для обслуживания потребностей сети (хранение и передачу данных, печать на сетевом принтере). Такие выделенные компьютеры называют серверами; они работают под управлением сетевой операционной системы. В качестве сервера обычно используется высокопроизводительный компьютер с большим ОЗУ и винчестером (или даже несколькими винчестерами) большой емкости. Клавиатура и дисплей для сервера сети не обязательны, поскольку они используются очень редко (для настройки сетевой ОС).
Все остальные компьютеры называются рабочими станциями. Рабочие станции могут не иметь винчестерских дисков или даже дисководов вовсе. Такие рабочие станции называют бездисковыми. Первичная загрузка ОС на бездисковые рабочие станции происходит по локальной сети с использованием специально устанавливаемых на сетевые адаптеры рабочих станций микросхем ПЗУ, хранящих программу начальной загрузки.
ЛС в зависимости от назначения и технических решений могут иметь различные конфигурации (или, как еще говорят, архитектуру, или топологию), изображенные на рис. 5.1.
В кольцевой
ЛС информация передается по замкнутому каналу. Каждый абонент непосредственно связан с двумя ближайшими соседями, хотя в принципе способен связаться с любым абонентом сети.
В звездообразной (радиальной) ЛС в центре находится центральный управляющий компьютер, последовательно связывающийся с абонентами и связывающий их друг с другом.
В шинной
конфигурации компьютеры подключены к общему для них каналу (шине), через который могут обмениваться сообщениями.
В древовидной -
существует «главный» компьютер, которому подчинены компьютеры следующего уровня, и т.д.
Кроме того, возможны конфигурации без отчетливого характера связей; пределом является полносвязная
конфигурация, когда каждый компьютер в сети непосредственно связан с любым другим компьютером.
В крупных ЛС предприятий и учреждений чаще всего используется шинная (линейная) топология, соответствующая архитектуре многих административных зданий, имеющих длинные коридоры и кабинеты сотрудников вдоль них. Для учебных целей в КУВТ чаще всего используют кольцевые и звездообразные ЛС.
Рис. 5.1,0. Кольцевая топология - локальной сети
Рис. 5.1,6. Радиальная топология локальной сети
Рис. 5.1,в. Шинная топология локальной сети
Рис. 5.1.г. Древовидная топология локальной сети
В любой физической конфигурации поддержка доступа от одного компьютера к другому, наличие или отсутствие выделенного компьютера (в составе КУВТ его называют «учительским», а остальные - «ученическими»), выполняется программой - сетевой операционной системой, которая по отношению к ОС отдельных компьютеров является надстройкой. Для современных высокоразвитых ОС персональных компьютеров вполне характерно наличие сетевых возможностей (например, OS/2, WINDOWS'95-98).
Процесс передачи данных по сети определяют шесть компонент:
• компьютер-источник;
• блок протокола;
• передатчик;
• физическая кабельная сеть;
• приемник;
• компьютер-адресат.
Компьютер-источник может быть рабочей станцией, файл-сервером, шлюзом или любым компьютером, подключенным к сети. Блок протокола состоит из набора микросхем и программного драйвера для платы сетевого интерфейса. Блок протокола отвечает за логику передачи по сети. Передатчик посылает электрический сигнал через физическую топологическую схему. Приемник распознает и принимает сигнал, передающийся по сети, и направляет его для преобразования в блок протокола.
Как показано на рис. 5.2, цикл передачи данных начинается с компьютера-источника, передающего исходные данные в блок протокола. Блок протокола организует данные в пакет передачи, содержащий соответствующий запрос к обслуживающим устройствам, информацию по обработке запроса (включая, если необходимо, адрес получателя) и исходные данные для передачи.
Пакет затем . направляется в передатчик для преобразования в сетевой сигнал. Пакет распространяется по сетевому кабелю пока не попадает в приемник, где перекодируется в данные. Здесь управление переходит к блок) протокола, который проверяет данные на сбойность, передает «квитанцию» о приеме пакета источнику, переформировывает пакеты и передает их в компьютер-адресат.

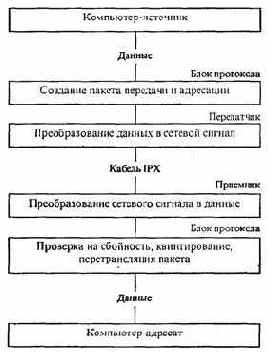

Рис. 5.2. Схема переноса информации в сети
В ходе процесса передачи блок протокола управляет логикой передачи по сети через схему доступа.
Каждая сетевая ОС использует определенную стратегию доступа от одного компьютера к другому. Широко используются маркерные методы доступа (называемые также селективной передачей), когда компьютер-абонент получает от центрального компьютера сети. так называемый, маркер - сигнал на право ведения передачи в течение определенного времени, после чего маркер передается другому абоненту. При конкурентном методе доступа абонент начинает передачу данных, если обнаруживает свободной линию, или откладывает передачу на некоторый промежуток времени, если линия занята другим абонентом. При другом способе - резервировании времени - у каждого абонента есть определенный промежуток, в течение которого линия принадлежит только ему.
Наиболее часто применяются две основные схемы:
• конкурентная (Ethernet);
• с маркерным доступом (Token Ring, Arcnet).
Ведутся дебаты о том, какая схема более эффективна - конкурентная или с маркерным доступом. Сети с маркерным доступом обычно более медленные, но обладают более предсказуемыми свойствами, чем конкурентные. По мере роста числа пользователей у сетей с маркерным доступом параметры ухудшаются медленнее, чем у конкурентных сетей. Эффективность сети зависят от величины потока сообщений, который необязательно связан с числом активных рабочих станций. При конкурентной схеме, когда много рабочих станций одновременно пытаются переслать данные, возникают наложения. Таким образом, если большая часть обработки данных в сети выполняется локально (например, если рабочие станции заняты, главным образом, локальной подготовкой текстов), эффективность сети будет высокой, даже если к сети подключено много пользователей.
При схеме с маркерным доступом эффективность непосредственно определяется числом активных рабочих станций, а не полным потоком сообщений, передаваемых по сети. Каждый дополнительный пользователь добавляет еще один адрес, по которому будет передан маркер независимо от того, нуждается или нет рабочая станция в пересылке сообщения.
Сеть Ethernet использует для управления передачей данных по сети конкурентную схему. Элементы сети Ethernet могут быть соединены по шинной или звездной топологии с использованием витых пар, коаксиальных или волоконно-оптических кабелей.
Основным преимуществом сетей Ethernet является их быстродействие. Обладая скоростью передачи от 10 до 100 Мбит/с, Ethernet является одной из самых быстрых среди существующих локальных сетей. Однако такое быстродействие, в свою очередь, вызывает определенные проблемы: из-за того, что предельные возможности тонкого медного кабеля лишь незначительно превышают указанную скорость передачи в 10 Мбит/с, даже небольшие электромагнитные помехи могут значительно ухудшить производительность сети.
Как показывает их наименование, сети IBM Token Ring используют для передачи данных схему с маркерным доступом. Сеть Token Ring физически выполнена по схеме «звезда», но ведет себя как кольцевая. Другими словами, пакеты данных передаются с одной рабочей станции на другую последовательно (как в кольцевой сети), но постоянно проходят через центральный компьютер (как в. сетях типа «звезда»). Сети Token Ring могут осуществлять передачу как по незащищенным и защищенным витым проводным парам, так и по волоконно-оптическим кабелям.
Сети Token Ring существуют в двух версиях, со скоростью передачи в 4 или 16 Мбит/с. Однако, хотя отдельные сети работают на скоростях либо 4, либо 16 Мбит/с, возможно соединение через мосты сетей с разными скоростями передачи. Сети Token Ring надежны, обладают высокой скоростью (особенно версия со скоростью передачи 16 Мбит/с) и просты для установки. Однако по сравнению с сетями ARCnet сети Token Ring дороги.
Сеть ARCnet использует схему с маркерным доступом и может работать как в шинной, так и в звездной топологии. Схема «звезда» обычно обеспечивает лучшую производительность, так как при этой топологии возникает меньше конфликтов при передаче. ARCnet совместима с коаксиальными кабелями, витыми парами и волоконно-оптическими кабелями.
Системы ARCnet являются сравнительно медленными. Передача осуществляется на скорости лишь 2,5 Мбит/с, что значительно меньше, чем в других типах сетей. Несмотря на малое быстродействие, ARCnet сохраняет свою популярность. Ее малая скорость передачи является в своем роде компенсацией за эффективный метод передачи сигналов. ARCnet - сравнительно недорогая и гибкая система, которая легко устанавливается, расширяется и подвергается изменению конфигурации.
Правила организации передачи данных в сети называют протоколом. Определенный протокол поддерживается как аппаратно (адаптерами сети), так и программно (сетевой ОС).
В ЛС данные передаются от одного компьютера к другому блоками, которые называют пакетами данных. Станция, передающая пакет данных, обычно указывает в его заголовке адрес назначения данных и свой собственный адрес. Пакеты могут передаваться между рабочими станциями без подтверждения - это тип связи на уровне датаграмм. Проверка правильности передачи пакетов в этом случае выполняется сетевой ОС, которая может сама посылать пакеты, подтверждающие правильную передачу данных. Важное преимущество датаграмм - возможность посылки пакетов сразу всем станциям в сети.
Например, протокол передачи данных IPX (от слов «Internetwork Packet Exchange», что означает «межсетевой обмен пакетами») используется в сетевом программном обеспечении фирмы «Novell» и является реализацией датаграмм. Другой пример - разработанный фирмой IBM протокол NETBIOS, также получивший большую известность, тоже работает на уровне датаграмм.
Сетевой адрес состоит из нескольких компонентов:
• номера сети;
• адреса станции в сети;
• идентификатора программы на рабочей станции.
Номер сети - это номер сегмента сети (кабельного хозяйства), определяемого системным администратором при установке сетевой ОС.
Адрес станции - это число, являющееся уникальным для каждой рабочей станции. Уникальность адресов при использовании адаптеров Ethernet обеспечивается заводом-изготовителем плат (адрес станции записывается в микросхеме ПЗУ адаптера). На адаптерах ArcNet адрес станции устанавливается при помощи перемычек или микропереключателей.
Идентификатор программы на рабочей станции называется сокет. Это - число, которое используется для адресации пакетов в конкретной программе, работающей на станции под управлением многозадачной операционной системы (типа Windows, OS/2). Каждая программа для того, чтобы посылать или получать данные по сети, должна получить свой, уникальный для данной рабочей станции, идентификатор - сокет.
